eq-环链电动葫芦

型号：eq

标准规格

额定载荷	125kg～980kg
电源	3相 380v 50/60hz
操作电压	dc24v
额定值	40/20％ed（30/10min）
绝缘马达	b種
等级	980kg：m5
等级	125kg～490kg：m6
保护等级	本体：ip55、按钮控制器：ip65
操作方法	地面按钮控制操作
供电方式	电缆供电
颜色	kitoyellow
适应规格	gb规格
环境温度	-20℃～ 40℃
环境湿度	85％rh以下

安全可靠、坚固耐用、维护简便。

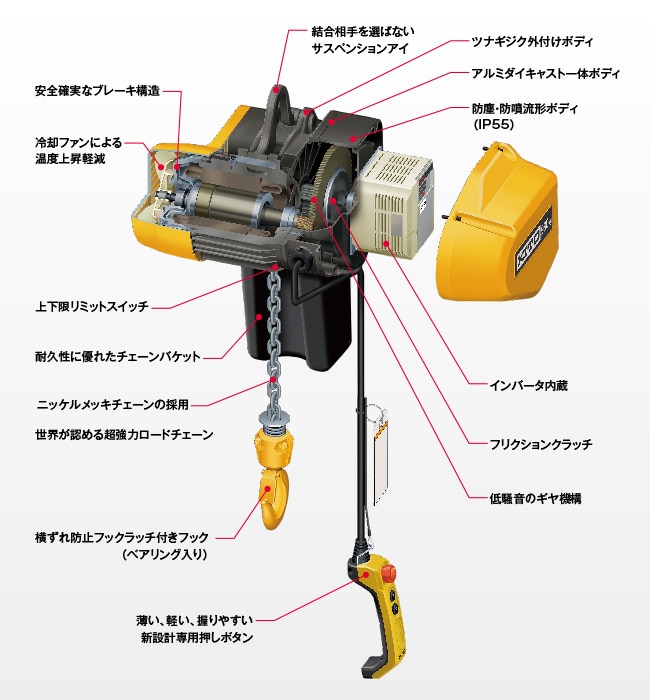

結合相手を選ばないサスペンションアイツナギジク外付けボディアルミダイキャスト一体ボディ防塵防墳流刑ボディ（ip55）安全確実なブレーキ構造冷却ファンによる温度上昇軽減インバータ内蔵機能フリクションクラッチ低騒音のギヤ機構上下限リミットスイッチ耐久性に優れたチェーンバケットニッケルメッキチェーンの採用世界が認める超強力ロードチェーン横ずれ防止フックラック付きフック（ベアリング入り）薄い、軽い、握りやすい新設計押しボタン

为更好追求使用便捷性、装配变频器成为双速的标配

低速での緩起動、緩停止や位置決め精度が向上し、スムースな作業を実現。荷振れも軽減します。
インバータdc電源利用による操作電流の微弱化で安全性が向上。電子サーマルが異常温度上昇からのモータ保護を実現します。

实现更为平稳的升降操作

eq标准配置了无负荷高速运行功能，无负荷时的起升速度为高速运行时的1.3倍。

万一の事故を防ぐ安全機構を装備

对起重设备来说，安全可靠是最重要的任务。为切实保证安全，eq型环链电动葫芦搭载了三种安全功能：电子式超载保护、摩擦离合器、上下限限位开关。
电子式超载保护在变频器检测出过载时立即停止向马达供电，停止货物起吊操作。摩擦离合器超载防止装置当负载重量超过额定载荷时，使马达空转以此防止超载及超载给葫芦本体和负载链带来的损害。此性能不受环境温度的影响。

经久耐用

载重链是经过长年的研究和技术积累而设计制作完成的kito的镀镍合金钢链条。从材料投入到生产出载重链成品的全过程都使用全自动的生产设备和质量管理，表面高强度、耐磨损，内部既有强度又有韧性，是理想状态的产品。强度高、精度细，耐磨性十分优越。
eq以负载时间率40/20�，实现 m6(iso)/3m(fem)等级。该产品最适合长扬程、长时间及高频率作业。齿轮箱通过油池方式进行润滑。这不仅可以减轻齿轮的磨耗，同时也可以获得冷却效果。

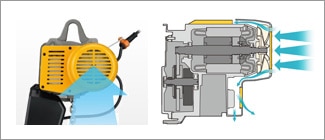

在马达框架上设置散热片，并通过内置的冷却扇对本体全体进行冷却。该设计不仅保持了冷却性能，也保持了马达单元自身的无声性。

紧急停止按钮

紧急停止与失压保护功能集中于一个控制按钮上，按钮盒结构紧凑。按下紧急停止按钮，可以立即切断马达回路。

吊钩款式/按钮操作

高速と低速に速度をコントロールできるタイプです。低速での緩起動・緩停止や位置決め精度が向上しスムーズな作業を実現します。

諸元

※一例として代表的な形式・項目を掲載しています。詳しくはカタログ（eqカタログ 8ページ）でご確認ください。

形式	定格荷重（kg）	標準揚程（m）	巻上モータ	巻上速度（m/s）			質量（kg）
			出力（kw）	50/60hz
			出力（kw）	高速	低速	無負荷高速
eq001is	125	4	0.5	0.283	0.0467	0.368	31
eq003is	250		0.5	0.167	0.0283	0.217	31
eq004is	490		0.75	0.127	0.0217	0.165	33
eq009is	980		1.5	0.118	0.02	0.153	43

質量は、揚程4mの場合です。

寸法

※一例として代表的な形式・項目を掲載しています。詳しくはカタログ（eqカタログ 8ページ）でご確認ください。

形式	フック間最小距離：c	d	b	d	e
eq001is	395	485	367	230	187
eq003is	395
eq004is	410
eq009is	465	535	403	245	188
